當前位置：首頁 >> 呼吸閥
>> 防爆阻火呼吸閥 >> ZFQ-1全天候防爆阻火呼吸閥 更新時間 2025-5-10 0:32:25
防爆阻火呼吸閥
| ZFQ-1全天候防爆阻火呼吸閥 |
 |
產品名稱： | ZFQ-1全天候防爆阻火呼吸閥 | |||||
| 型號： | ZFQ-1 | ||||||
| 口徑： | DN25-400 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鋁合金、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【ZFQ-1全天候防爆阻火呼吸閥】 | |||||||
ZFQ-1全天候防爆阻火呼吸閥詳細介紹
ZFQ-1全天候防爆阻火呼吸閥產品概述：
ZFQ-1全天候防爆阻火呼吸閥，又名LFH-IZ/HXF-IZ阻火呼吸閥，防爆阻火呼吸閥集阻火器功能與呼吸閥功能為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。
ZFQ-1全天候防爆阻火呼吸閥產品特點：
1、新型防爆阻火呼吸閥材質設計結構合理，阻火與呼吸連成一體，降低成本。
2、閥盤、閥封環采用不銹鋼、聚四氟乙烯材料。耐低溫、防凍性能好。
3、阻火呼吸閥是安裝在固定頂罐上的通風裝置，減少油品蒸發、損失，是節能減排的優良產品，能夠為企業節約資源。
4、它具有能對石油儲罐內外壓力進行自動調節的特點。
5、結構簡單、重量輕、易檢修、安裝方便。
6、阻爆性能合格，連續13次阻爆性能試驗每次都能阻火。
7、耐低溫防凍性能合格：在-42度操作2小時，壓力閥盤、真空閥盤合密封均無變形現象。
8、在常溫36度連續操作72小時，動作10000次，壓力閥盤、真空閥盤和導桿接觸面無任何磨損合碰傷跡象，導桿升降靈敏無卡死現象。
ZFQ-1全天候防爆阻火呼吸閥適用范圍：
全天候防爆阻火呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐?？膳c新型波紋阻火器配套使用。
ZFQ-1全天候防爆阻火呼吸閥使用說明：
采用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體則是：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，保證容器安全。
ZFQ-1全天候防爆阻火呼吸閥技術參數：
ZFQ-1全天候防爆阻火呼吸閥使用說明：
采用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體則是：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內，保證容器安全。
ZFQ-1全天候防爆阻火呼吸閥技術參數：
| A級正壓 | 355Pa (36毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |

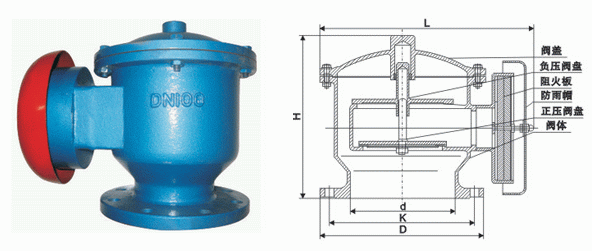

ZFQ-1全天候防爆阻火呼吸閥外形結構圖：
ZFQ-1全天候防爆阻火呼吸閥連接尺寸：
| 公稱通徑 (mm) | 安裝尺寸 | ||||
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
ZFQ-1全天候防爆阻火呼吸閥使用安裝：
（1）呼吸閥應安裝在儲罐氣源的最高點，以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐，呼吸閥應盡量安裝在罐頂中央頂板范圍內，對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近；
（2）當需要安裝兩個呼吸閥時，它們與罐頂中心應對稱布置；
（3）若呼吸閥用在氮封罐上，則氮氣供氣管的接管位置應遠離呼吸閥接口，并由罐頂部插入儲罐內約 200mm ，這樣氮氣進罐后不直接排出，達到氮封的目的。
ZFQ-1全天候防爆阻火呼吸閥維護與保養：
1、為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
2、定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。
3、在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
4、新閥啟用時，應安裝前清除閥盤間的防震物，該閥一定要垂直安裝。還有必須要把呼吸閥的封蓋拿掉安裝，可與儲罐阻火器配合使用。否則呼吸閥將失靈。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【ZFQ-1全天候防爆阻火呼吸閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
