當前位置：首頁 >> 旋塞閥
>> 法蘭旋塞閥 >> 軌道式旋塞閥 更新時間 2025-5-10 0:31:38
法蘭旋塞閥
| 軌道式旋塞閥 |
 |
產品名稱： | 軌道式旋塞閥 | |||||
| 型號： | LDGX43H | ||||||
| 口徑： | DN15-350 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【軌道式旋塞閥】 | |||||||
軌道式旋塞閥詳細介紹
軌道式旋塞閥產品概述：
軌道式旋塞閥又稱傘齒輪傳動將軍閥，適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截?cái)嘟橘|(zhì)的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。
軌道式旋塞閥結構特點：
①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩?。?/span>
②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；
③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球?qū)艿肋M(jìn)行清洗，克服了縮徑閥門的缺點；
④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；
⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；
⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；
⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。
軌道式旋塞閥工作原理：
軌道式旋塞閥全開的狀態下，塞子的通道閥體的通道對齊，能保證理想的最低壓力降。轉動手輪塞子朝閥門的方向轉動，同時帶動閥片轉動90度，當繼續轉動手輪，塞子將會下壓，使閥門向兩側張開，閥片將緊緊的壓在閥座上，使閥門關閉；當手輪向反方向轉動時，首先使塞子向上運動，使閥片于閥座脫離，繼續轉動手輪，使塞子帶動閥片轉動 90 度，最后塞子的通道于閥體的通道對齊，使閥門處于全開的狀態。
軌道式旋塞閥零件材料：
軌道式旋塞閥外形結構圖：
軌道式旋塞閥連接尺寸：

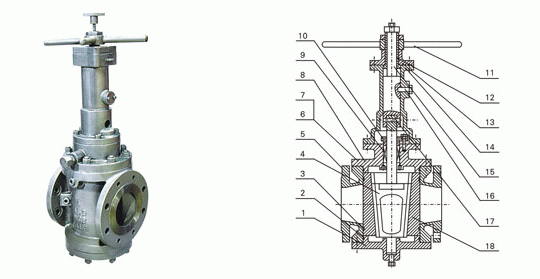

軌道式旋塞閥零件材料：
序號 |
名稱 |
材質 |
1 |
下蓋 |
ASTM A216-WCB |
2 |
O型圈 |
丁腈橡膠 NBR、PTFE |
3 |
密封圈 |
氟橡膠 PTFE |
4 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 |
5 |
閥體 |
ASTM A216-WCB |
6 |
螺栓 |
ASTM A193-B7.A193-B8.A193-B8M |
7 |
六角螺母 |
ASTM A194-2H.A194-8.A194-8M |
8 |
閥蓋 |
ASTM A216-WCB |
9 |
填料 |
柔性石墨 +不銹鋼 |
10 |
填料壓蓋 |
ASTM A216-WCB |
11 |
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |
12 |
閥桿螺母 |
銅合金 zQA19-4 |
13 |
閥桿螺母套 |
ASTM A216-WCB |
14 |
支架 |
ASTM A216-WCB |
15 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 |
16 |
導向螺栓 |
ASTM A182-Gr.F6a ASTM A182-F22 |
17 |
銷 |
ASTMA182-Gr.F6aASTMA182-F22 |
18 |
閥片 |
ASTM A182-Gr.F6a ASTM A182-F22 |

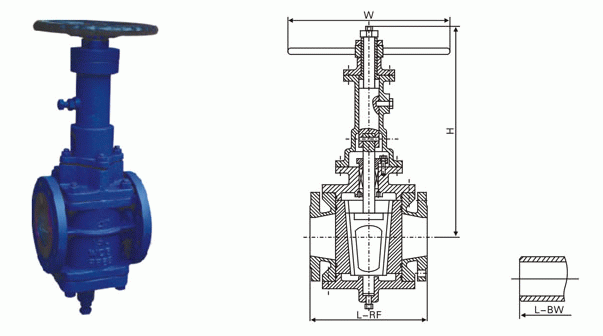

軌道式旋塞閥外形結構圖：
軌道式旋塞閥連接尺寸：
型號 |
LDGX43H-150 | |||||||||||||||||
壓力等級 |
150LB | |||||||||||||||||
口徑 |
mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||
| L-RF | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 305 | 381 | |||
| L-BW | 152 | 178 | 203 | 216 | 229 | 267 | 305 | 330 | 356 | 381 | 394 | 457 | 533 | 610 | 686 | |||
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 55 | 570 | 625 | 700 | 780 | 870 | 980 | |||
| W | 120 | 140 | 140 | 180 | 200 | 220 | 290 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |||
重量(Kg) |
10 | 12 | 18 | 25 | 29 | 34 | 39 | 50 | 65 | 95 | 135 | 210 | 275 | 350 | 605 | |||
型號 |
LDGX43H-300 | |||||||||||||||||
壓力等級 |
300LB | |||||||||||||||||
口徑 |
mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||
| L-RF | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | |||
| L-BW | 152 | 178 | 203 | 216 | 229 | 267 | 305 | 330 | 356 | 381 | 457 | 521 | 559 | 635 | 762 | |||
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |||
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |||
重量(Kg) |
11 | 13 | 20 | 27 | 31 | 37 | 44 | 60 | 82 | 115 | 165 | 225 | 305 | 405 | 650 | |||
型號 |
LDGX43H-600 | |||||||||||||||||
壓力等級 |
600LB | |||||||||||||||||
口徑 |
mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||
| L-RF·BW | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |||
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |||
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |||
重量(Kg) |
13 | 15 | 22 | 29 | 34 | 41 | 54 | 68 | 99 | 128 | 191 | 258 | 430 | 650 | 870 | |||
型號 |
LDGX43H-900 | |||||||||||||||||
壓力等級 |
900LB | |||||||||||||||||
口徑 |
mm |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||
| L-RF·BW | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | |||
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |||
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |||
重量(Kg) |
15 | 19 | 24 | 32 | 38 | 47 | 62 | 75 | 115 | 147 | 220 | 379 | 490 | 720 | 1020 | |||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【軌道式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
