電動襯氟調節閥詳細介紹
電動襯氟調節閥產品概述：
電動襯氟調節閥結構原理：
ZAZPF電動襯氟調節閥和ZAZPFW電動襯氟波紋管調節閥是由直行程電子式電動執行機構和精小型單座襯氟閥兩部分組成：
1、當電流信號轉變成相對應的直線位移，推桿伸出的叫正作用，與閥配合構成電關式（B）。
2、當電流信號轉變成相對應的直線位移，推桿退回的叫反作用，與閥配合構成電開式（K）。
3、電子式電動執行機構內含伺服功能，接受統一的4·20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，從而達到閥門閥芯準確定位。
電動襯氟調節閥技術參數：
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
公稱壓力MPa |
0.6、1.0、1.6、2.5 |
||||||||||||||||
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
工作溫度℃ |
-30℃~+150℃ |
||||||||||||||||
流量特性 |
直線、等百分比 |
||||||||||||||||
作用方式 |
電開式(K常開)；電關式(B常閉) |
||||||||||||||||
固有可調比R |
30：1 |
||||||||||||||||
信號范圍Pr |
0~10Madc；4~20mmADC |
||||||||||||||||
供電電源 |
220V 50~60HZ |
||||||||||||||||
防爆等級 |
普通型、防爆型 |
||||||||||||||||
泄漏等級 |
VI |
||||||||||||||||
電動襯氟調節閥性能指標：
項目 |
技術性能指標 |
基本誤差% |
≤±5 |
回差% |
≤3 |
死區% |
≤5 |
泄漏量 |
≤ 0.01%閥額定容量 |
額定流量系數誤差% |
≤±10；當KV≤6.3時，為≤±15 |
電動襯氟調節閥零件材料：
零件名稱 |
材料 |
閥體、閥蓋 |
HT200、ZG230~450、ZG1Cr18Ni9Ti |
襯里材料 |
F46、F4、F3、PO、PE、X、X3、PFA |
閥芯 |
1Cr18Ni9Ti |
波紋管 |
F4 |
填料 |
聚四氟乙烯、柔性石墨 |
彈簧 |
60Si2Mn |
膜蓋 |
A3 |
閥桿、推桿 |
2Cr13/1Cr18Ni9Ti |
襯套 |
2Cr13 |

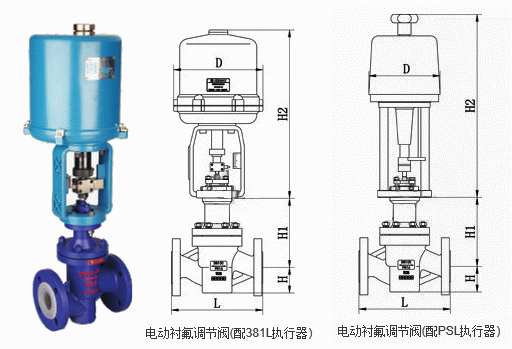

電動襯氟調節閥外形結構圖：
電動襯氟調節閥連接尺寸：
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
