當前位置：首頁 >> 襯氟閥門 >> 襯氟調節閥 >> 氣動襯氟調節閥

更新時間 2025-5-10 0:33:35

襯氟調節閥

氣動襯氟調節閥

產品名稱：

氣動襯氟調節閥

型號：

ZJHF46

口徑：

DN15-300

壓力：

1.0-2.5MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【氣動襯氟調節閥】

氣動襯氟調節閥詳細介紹

氣動襯氟調節閥產品概述：

ZJHPF46氣動襯氟調節閥耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

氣動襯氟調節閥產品特點：

1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。

2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。

3、泄漏量?。河捎陂y芯、閥座采用軟密封，故泄漏量低。

4、配用HA執行機構，輸出力大、結構緊湊。

氣動襯氟調節閥基本參數：

閥體形式	直通單座鑄造球型閥
公稱通徑	DN20～150mm
公稱壓力	PN1.0、PN1.6、PN2.5MPa
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)
閥蓋形式	標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料
閥體材料	鑄鋼襯四氟(WCB+F46)、不銹鋼襯四氟(CF8+F46)

閥芯形式	單座柱塞型
流量特性	等百分比
閥芯材料	不銹鋼 (304、304L、316、316L)+F46

氣動襯氟調節閥執行機構：

執行器型式	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20～60、60～100、40～200、80～240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動襯氟調節閥性能指標：

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動襯氟調節閥額定流量系數Kv、允許壓差：

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45

氣動襯氟調節閥零件材料：

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

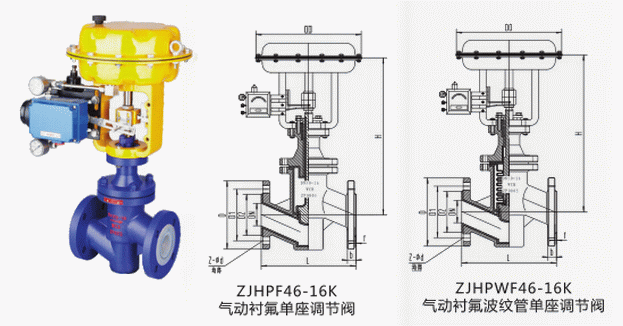

氣動襯氟調節閥外形結構圖：

氣動襯氟調節閥連接尺寸：

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
L	PN40	194	197	200	235	267	292	317	368	425	473
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
C		220	220	220	220	220	270	270	270	320	320

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動襯氟調節閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
